RME
DPS-2

ULTRA-RAUSCHARME LINEARE AUDIO-STROMVERSORGUNG

Das neue DPS-2 ist ein aussergewöhnliches Linearnetzteil, das nicht nur mit beeindruckenden Spezifikationen, sondern auch mit einer Reihe einzigartiger und äusserst nützlicher Funktionen aufwartet. So verfügt das kompakte Gerät beispielsweise über zwei unterschiedlich gefilterte Ausgänge. Das Gehäuse und die Frontplatte des DPS-2 basieren auf der ADI-2 Serie, so dass das innovative Schaltungsdesign von RME auf halber Rackbreite untergebracht werden kann.


Zwei Ausgänge - netzseitiger HF- und DC-Filter

Der Ausgang "LINEAR" ist ein konventioneller DC-Ausgang, der jedoch mit mehreren passiven und aktiven Filterstufen ausgestattet ist, darunter eine 30.000µF-Kondensatorbank, eine Ferritdrossel und ein aktives Ausgangsfilter mit Hybrid-Spannungsregler.

Der zweite Ausgang basiert auf RMEs proprietärer μFilter-Technologie. Das vorgefilterte lineare Ausgangssignal wird ebenfalls durch hocheffiziente aktive Filter verarbeitet, um einen aussergewöhnlich sauberen DC-Ausgang mit nur wenigen μV (Mikrovolt) Rauschen zu erzielen. Darüber hinaus verfügt der Ausgang über eine Sensortechnologie, die die Ausgangsspannung direkt am DC-Anschluss des mitgelieferten DC-Kabels misst und anpasst. Dadurch sind die Ausgangsimpedanz und die Lastregelung extrem niedrig und gewährleisten eine saubere Ausgangsspannung von +12,0 V bei 2,5 A Last, wodurch ein lastabhängiger Spannungsabfall vollständig eliminiert wird.

Durch den zusätzlichen Einsatz eines 2-stufigen HF-Filters und eines DC-Filters auf der AC-Netzseite liefert der DPS-2 eine optimale Leistung ohne Störungen. Der 60 VA Audio-Ringkerntransformator mit zusätzlicher Isolationswicklung und Magnetbandabschirmung garantiert zudem einen absolut brummfreien Betrieb in allen Situationen.

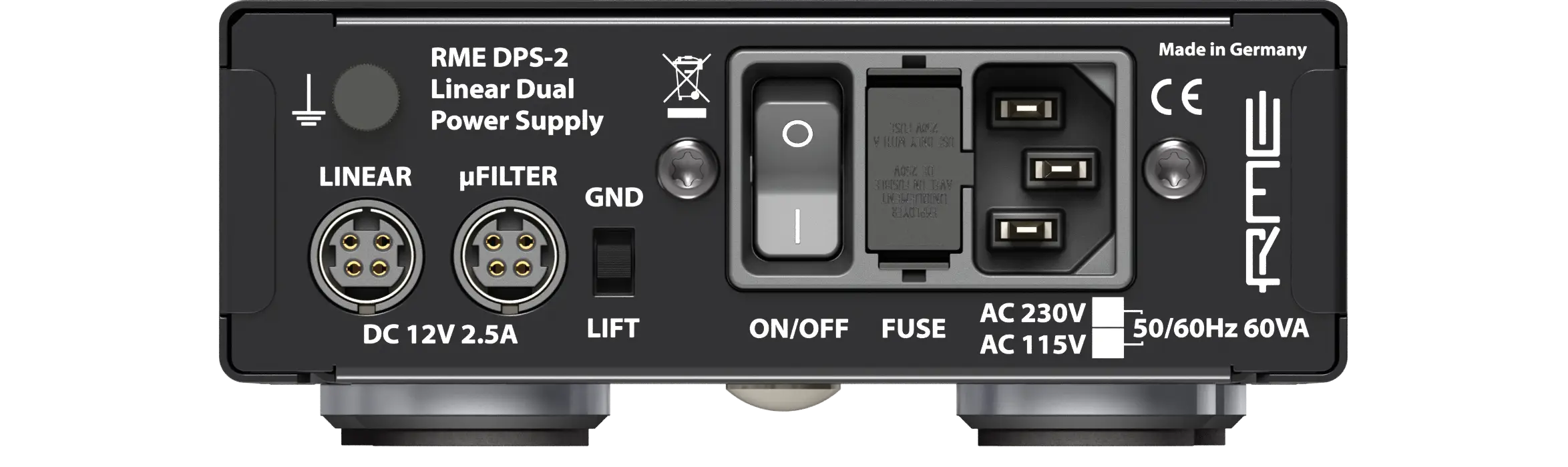

RME DPS-2 back

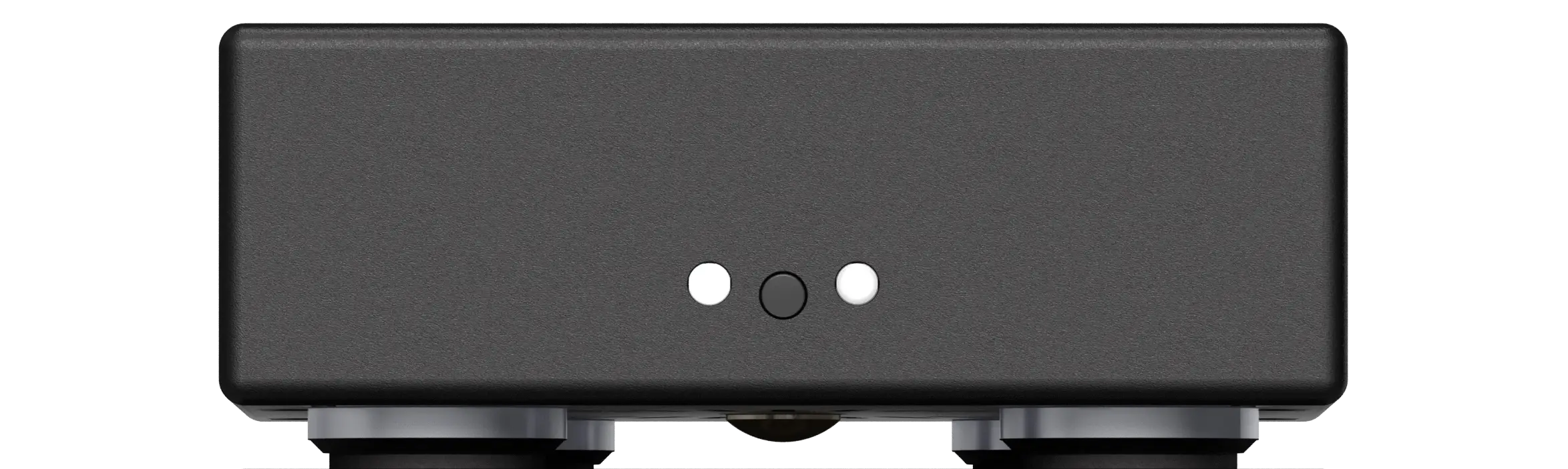

RME DPS-2 Front

Brummfreier Betrieb - optimale Leistung ohne Störgeräusche

Falls erforderlich, kann der GND-Lift-Schalter verwendet werden, um die DC-Erdung von PE (Schutzerde) zu trennen, um Brummen oder Summen zu beseitigen. In diesem Fall ist die Sicherheit nicht gefährdet, da der Primärteil und das Gehäuse fest mit der Schutzerde des Netzes verbunden bleiben. Darüber hinaus wird das DPS-2 mit einer Erdungsklemme geliefert, die es ermöglicht, andere Geräte zu erden oder eine andere Erdung als PE für die Audio-Stromversorgung zu verwenden.

Das DPS-2 verfügt über zwei Status-LEDs auf der Frontplatte, die einen schnellen Überblick über die Betriebsarten und Fehlerzustände geben (Leistung, thermische Überlast und Überlast, Unterspannung, Kurzschluss, aktiver Ausgang). Über einen versenkten Druckschalter an der Frontplatte kann der Anwender einen AutoDark-Modus aktivieren, in dem die LEDs nur beim Einschalten und bei Fehlerzuständen aufleuchten.

Eigenschaften

  • Linearnetzteil mit 60 VA Audio-Ringkerntrafo
  • 1/4 19““ Breite, 1 HE Höhe
  • Massives Stahlblechgehäuse mit Aluminium-Kühleinlagen
  • HF- und DC-Filter auf Netzseite
  • Ringkerntrafo mit zusätzlicher Isolationswicklung und magnetischem Abschirmband
  • 30.000 µF Filterbank mit zusätzlicher Induktivität (Choke)
  • Zwei DC Ausgänge, alternativ nutzbar
  • Ausgang Linear in klassischer Analogtechnik
  • Noise typisch < 50 µV
  • Ausgang µFilter in µFilter-Technologie, mit Sensortechnik
  • Noise typisch < 2 µV
  • Überlastungsschutz
  • Kurzschlussschutz
  • Überhitzungsschutz
  • Unterspannungserkennnung
  • Statusanzeige über mehrfarbige LEDs auf der Vorderseite
  • LED AutoDark Funktion
  • Geringe Leistungsaufnahme im Leerlauf (1 Watt)
  • GND Lift Schalter zum Trennen der DC-Masse von PE
  • Anschlussklemme zur Erdung anderer Geräte über PE

Merkmale

Eingangsspannung

115 V oder 230 V AC,
Einstellung über internen Steckverbinder

Anschluss Eingang

IEC-Netzbuchse

Ausgangsspannung/ Ausgangsstrom

12V DC / 2.5A, 30W

Ausgangskabel

2x DC Sensor Anschlusskabel

Ausgang Verbindung

2 x 4-polige verriegelbare Buchse

Ausgang Stecker

2,1 x 5,5 mm, verriegelbar & nicht verriegelbar

µFilter Ausgang

Ja

Linear Ausgang

Ja

Schutzvorrichtung

Überlast, Überhitzung, Kurzschluss

Masse

PE, Gnd lift für DC-Ausgang

Specials

Gnd lift , GND-Klemme,
Statusanzeige über LEDs

Gewicht

1.89 kg (4.17 lbs)

Abmessungen (B x H x T)

130 x 44 x 205 mm,
5.1“ x 1.7“ x 8.1“

Kompatibilität

ADI-2 Serie,
und jedes andere RME-Gerät

Anwendung

Super rauscharmes, stabiles und robustes Netzteil für die ADI-2 Serie und andere 12V HiFi Komponenten. Hinweis: nur einAusgang ist gleichzeitig nutzbar.
