RME MADI ROUTER

12 PORT MADI DIGITALES PATCHBAY & FORMATWANDLER

Aufbauend auf dem Erfolg der MADI Bridge und des MADI Converters präsentiert RME einen würdigen Nachfolger beider Geräte - tatsächlich weit mehr als einen Nachfolger, denn dieses Gerät wird wie seine Vorgänger MADI Netzwerke über viele Jahre hinweg inspirieren und verbessern.

Der kompakte MADI Router verbindet MADI-Geräte verschiedener Hersteller mit nie da gewesener Flexibilität. Dies wird durch verschiedene technische Merkmale erreicht: er kann gleichermassen zwischen optischen und elektrischen MADI-Formaten wandeln, Signale auffrischen oder verstärken, und sie vor allem auf verschiedenen Anschlüssen verteilen oder zusammenführen - und dies alles zur selben Zeit. Der MADI Router verbindet die Vorteile von Punkt-zu-Punkt Verbindungen, beispielsweise ihre geringe Latenz und schnelle Verbindungsherstellung, mit der Flexibilität von Audio-Netzwerken, in denen jedes Gerät Zugriff auf jeden Audiokanal aller angeschlossenen Geräte hat.

Bei der einfachsten Art der Verbindung werden MADI-Eingangssignale ohne Veränderung an einen oder mehrere MADI-Ausgänge weitergeleitet, ohne die darin enthaltenen Daten zu verändern. Diese Art der Verbindung ist beispielsweise nützlich, wenn Hersteller das MADI-Signal zur Einbettung geschützter Kontrolldaten verändert haben, oder wenn grosse Bestandteile eines MADI-Systems auf Knopfdruck anders verbunden werden sollen, zum Beispiel beim Ausfall einer Stagebox.

Es ist auch möglich, die in den angeschlossenen MADI-Signalen enthaltenen Audiokanäle in neuen MADI Datenströmen zusammenzuführen. Zu diesem Zweck verfügt der MADI Router über vier Matrizen, welche unabhängig voneinander auf die bis zu 768 Audiokanäle der zwölf MADI Eingänge zugreifen, und bis zu 64 dieser in einen neuen MADI Datenstrom zusammenfassen, sofern die Quellsignale identische Abtastrate besitzen und zueinander synchron sind.

ANSCHLÜSSE / FEATURES

  • 12 verbundene MADI-Streams
  • 4 MADI-Gruppen mit Ein- und Ausgängen auf SC optisch, BNC koaxial und RJ45
  • Bildschirmgestütztes Routing von Einzelkanälen, Stereokanälen, 4er- oder 8er-Gruppen
  • 12 MADI-Ports (4x optisch, 4x koaxial, 4x Twisted Pair)
  • Redundante Netzteile
  • Wordclock Ein- und Ausgang
  • USB-Anschluss für einfache Firmware-Updates und Speichern/Laden von Geräte-Presets

MERKMALE

Bei der Entwicklung des MADI Routers standen Übersichtlichkeit und einfache Bedienung im Vordergrund. Er ist der einzige Audio-Router seiner Art der sich vollständig und ohne externe Hilfsmittel direkt am Gerät bedienen lässt. Dazu wurde er mit einem TFT Display ausgestattet, dessen Anzeige den aktuellen Status des Geräts anzeigt und komfortabel durch die Einstellungsoptionen führt. Die Bedienung vollzieht sich mit Hilfe von vier Tasten und zwei Drehgebern.

Der Zustand des Geräts samt seines vollständigen Audioroutings wird mit jeder Änderung gespeichert (AutoSave) und nach einem Neustart des Geräts innerhalb von 10 Sekunden wiederhergestellt. Zusätzlich stehen fünfzehn Presets zur Verfügung, welche vom Nutzer sowohl gespeichert und geladen, als auch in einer Vorschau betrachtet somit vorgewählt werden können.

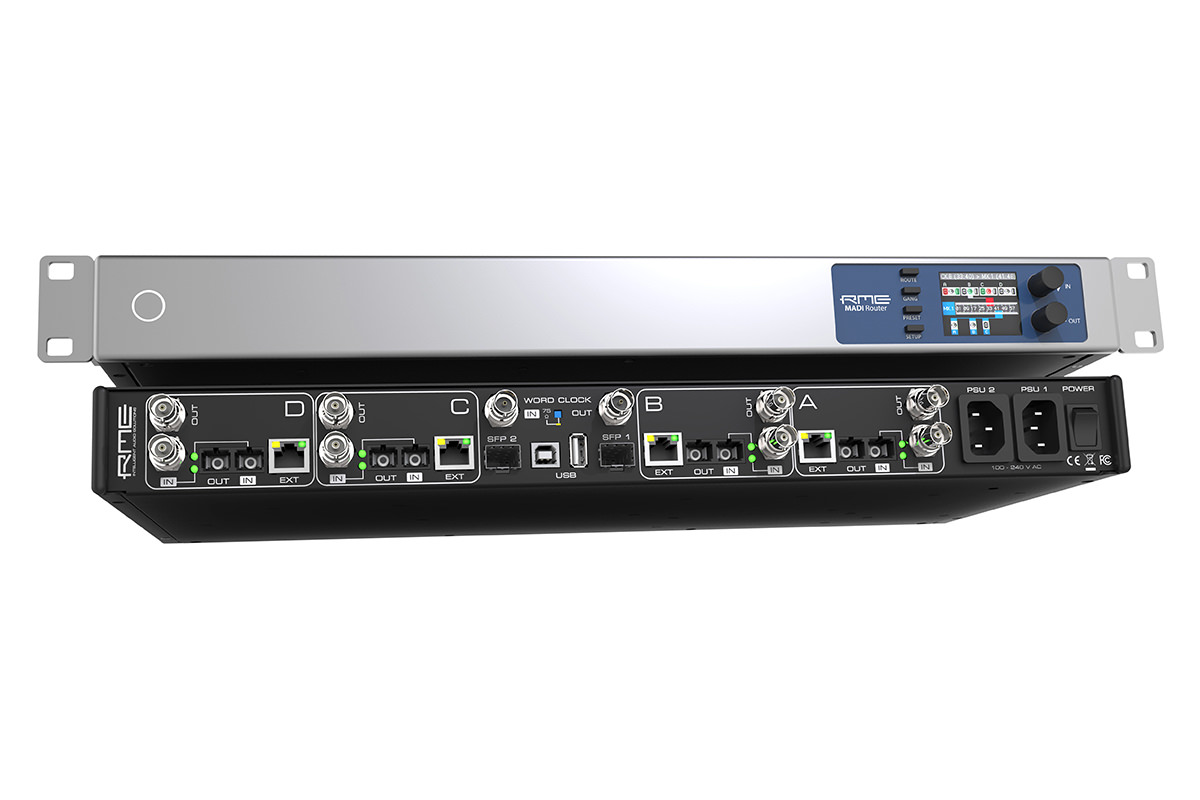

Auf der Rückseite des Geräts bieten sich eine Vielzahl von Anschlussmöglichkeiten um maximale Kompatibilität in verschiedenen Einsatzgebieten zu erreichen. Vier optische und vier koaxiale MADI Eingänge erkennen Signale diverser Formate und Abtastraten. Eine gleiche Anzahl von Ausgängen bieten jeweils entweder das elektrisch regenerierte Signal eines beliebigen Eingangs, oder ein aus den Audiokanälen verschiedener Eingänge zusammengestelltes Signal an. Eine verbesserte Ausgangsschaltung ermöglicht die Übertragung mit koaxialen Kabeln über Entfernungen von bis zu 200m; optische Kabel können bis zu zwei Kilometer lang sein.

Eine Neuheit bei RME sind die vier MADI TP (Twisted Pair) Anschlüsse. Diese vier kombinierten Ein- und Ausgänge stellen MADI an einer herkömmlichen Netzwerk-Buchse zur Verfügung und ermöglichen so die Verwendung üblicher Netzwerkkabel über Distanzen von bis zu 150m. Zusätzlich stellt der MADI Router an den MADI TP Anschlüssen Gleichspannung zur Versorgung des ADAT Converters und des AES3 Converters zur Verfügung.

Alle zwölf MADI Anschlüsse sind vollständig unabhängig voneinander und wurden in vier Gruppen“A”, “B”, “C” und “D” zusammengefasst. Ein Word Clock Eingang kann als Grundlage für ein mit Hilfe einer Matrix neu zusammengestelltes Signal genutzt werden, oder aber Jitter-bereinigt am Word Clock Ausgang weitergegeben werden. Der kann wahlweise auch eine interne Abtastrate anderen Geräten zur Verfügung zu stellen (Master) oder eine Word Clock aus einem der zwölf angeschlossenen MADI Signale weitergeben.

Zwei zueinander redundante 100 Watt Netzteile liefern genügend Energie für das Gerät selbst und bis zu acht an den MADI TP Buchsen angeschlossene passive Geräte. Die Stromzufuhr ist mit optional erhältlichen Netzkabeln an den Buchsen verriegelbar.

TECHNISCHE DATEN

  • Stromversorgung: Zwei interne redundante Schaltnetzteile, 100-240V AC, max. 100W
  • Abmessung ohne Rackohren (WxHxD): 440 x 44 x 240 mm
  • Temperaturbereich: +5° up to +50° Celsius (41° F up to 122°F)
  • Gewicht: 2,8 kg


EINGÄNGE | MADI

  • Koaxial via BNC, 75 Ohm, gemäss AES10-1991
  • High-sensitivity input stage (< 0.2 Vpp)
  • Optisch via FDDI Duplex SC Anschluss
  • 62.5/125 und 50/125 Multimode kompatibel
  • Sowohle der koaxiale als auch der optische Port akzeptieren sämtliche MADI Signale
  • Twisted Pair via RJ45 Anschluss (Ein- und Ausgang)
  • Pinout “EXT”: 1-2 receive, 3-6 send, 4-5 DC +48V, 7-8 -48V

Bitte beachten: Die verwendete Implementierung für die Twisted Pair-Anschlüsse basiert auf standardisierter Ethernet-Technologie wie beispielsweise 8b/10b Encoding für Gleichspannungsausgleich, welches für Stabilität über grössere Kabellängen wichtig ist. Derzeit ist dies proprietär für RME-Geräte, Implementierungen anderer Hersteller können unter Umständen Inkompatibilitäten aufweisen.

INPUTS | WORD CLOCK

  • BNC, nicht terminiert (10 kOhm)
  • Switch für interne Termination 75 Ohm
  • Automatische Double/Quad Speed Erkennung
  • SteadyClock garantiert eine extrem jitter-arme Synchronisation
  • Kapazitiv gekoppelte, galvanisch getrennte Eingänge
  • Signal Adaptation Circuit: signal refresh through auto-center and hysteresis
  • Überspannungs-Schutz
  • Level Range: 0,7 Vpp – 3.3 Vpp

AUSGÄNGE | MADI

  • Koaxial via BNC, 75 Ohm, gemäss AES10-1991
  • Ausgangsspannung 750 mVpp
  • Kabellänge: bis zu 200 m
  • Optisch via FDDI Duplex SC Anschluss
  • 62.5/125 und 50/125 Multimode kompatibel
  • Kabellänge (optisch): bis zu 2000m

AUGÄNGE | WORD CLOCK

  • BNC
  • Max. Ausgangsspannung: 3,3 Vpp
  • Ausgangsspannung @ 75 Ohm: 1,65 Vpp
  • Impedanz: 10 Ohm
  • Frequenzbereich: 27 kHz – 200 kHz
