MUTEC
PSC 50
Das richtige DigitalKabel mit 50-Ohm Wellenwiderstand
Das richtige digitale Kabel mit einem Wellenwiderstand von 50 Ohm
Das Koaxialkabel MUTEC PSC 50 BNC/BNC gewährleistet einen Wellenwiderstand von 50 Ohm. Es eignet sich hervorragend zur Übertragung von 10-MHz-Taktsignalen zwischen einem MUTEC-Referenztaktgenerator der REF-Serie und externen Geräten, die eine Impedanz von 50 Ohm aufweisen. Eine solche Impedanz ist bei folgenden taktempfangenden Gerätetypen gegeben: D/A-Wandler, Streamer, Netzwerk-Switch, CD-Player.
MERKMALE
- Koaxialer Aufbau
- Zweifachschirmung
- Niedrigste Dämpfung
- Sauerstoffarmer Kupferleiter
- Verlustarmes gasgeschäumtes PE-LCC-Dielektrikum
- Garantierter 50-Ohm-Wellenwiderstand
- Vollständige, exakte, schnelle, jitter-minimierte Datenübertragung
- Zwei Längen: 0,75 und 1,0 Meter
- Einfache Handhabung durch hochflexibles Material
- 7,3 mm Kabeldurchmesser
- UV-stabilisierter PVC-Aussenmantel
- Solide Verarbeitung
- Hohe Kontaktsicherheit
- 50 Ohm Damar & Hagen Vollmetall-BNC-Steckverbinder, im Steckbereich hartvergoldet
- Entwickelt und produziert in Deutschland
Richtig verbunden: Die 50 Ohm Version
Das technisch richtige Anschlusskabel ist ein sehr wichtiger Faktor, um die Qualität der MUTEC-Komponenten optimal erleben zu können. Deshalb hat sich MUTEC entschlossen, eigene Kabel zu entwickeln.
Mit den Prime Select Kabeln kannst Du sicher sein, dass die Geräte von MUTEC - aber auch die Komponenten anderer Hersteller - ihr volles Leistungspotential entfalten. Alle Koaxialkabel der Prime Select Kategorie wurden von MUTEC-Ingenieuren während der Entwicklung an MUTEC-Geräten auf Kompatibilität und Qualität getestet.

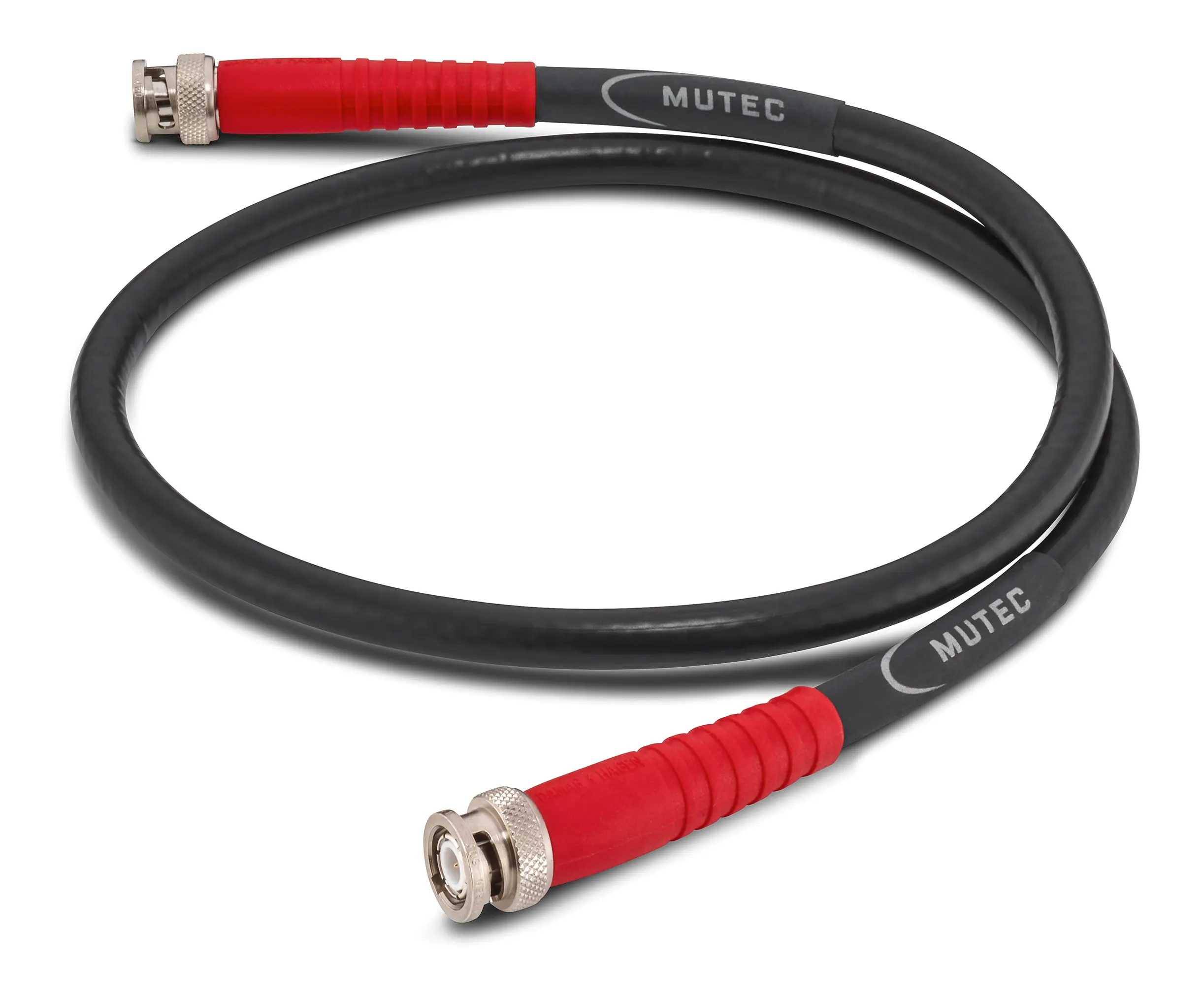

Es ist beidseitig mit je einem BNC-Stecker abgeschlossen. Es ist das geeignete Kabel, um taktempfindliche Geräte mit 50 Ohm Impedanz direkt an einen 10 MHz Referenztaktgenerator anzuschliessen.
Ernsthaftes Handwerk

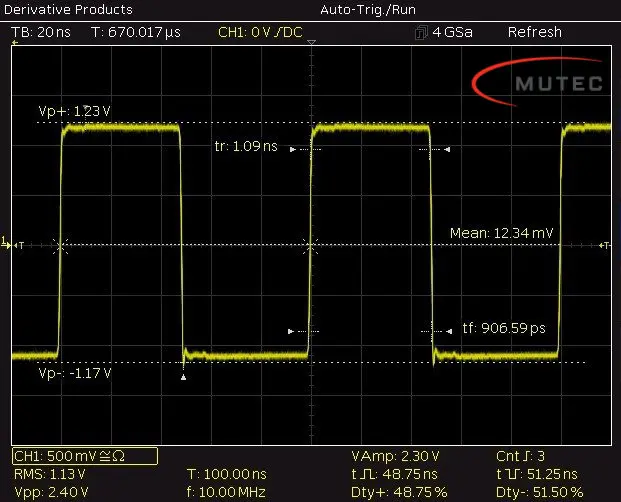

Die in Deutschland handgefertigten Prime Select Kabel folgen keiner esoterischen Voodoo-Philosophie, sondern basieren auf jederzeit reproduzierbaren, technisch relevanten Eigenschaften - so wie man es von MUTEC kennt und erwarten darf. Sie kombinieren hochwertiges Kabelmaterial mit erstklassigen Steckverbindern und erfüllen exakt die für den jeweiligen Einsatzzweck erforderlichen Spezifikationen. Mutecs Entwickler haben bei ihren Messungen akribisch darauf geachtet, dass die Übertragungsqualität konstant bleibt, dass zum Beispiel die Rechtecksignale ihre Form behalten und nicht abgeschliffen werden. Dieses MUTEC Prime Select Kabel garantiert die vollständige, exakte und schnelle Übertragung von Taktsignalen.
50 Ohm Wellenwiderstand
Eine beträchtliche Anzahl von digitalen Audiokomponenten, die den Clock empfangen, weisen nicht die etablierte Impedanz von 75 Ohm* auf. Vielmehr sind diese für eine Impedanz von 50 Ohm ausgelegt. Dieser Tatsache muss unbedingt Rechnung getragen werden. Handelsübliche 75 Ohm Kabel können bei einem 50 Ohm Takteingang keine optimale Übertragung des 10 MHz Referenztaktes gewährleisten. Deshalb bietet MUTEC das PSC 50 BNC/BNC an. Es garantiert einen konstanten Wellenwiderstand von 50 Ohm* zwischen Eingang und Ausgang. Dieser wird nicht nur durch das Kabelmaterial, sondern auch durch den Steckverbinder bestimmt. Beide müssen die geforderten 50 Ohm konstant gewährleisten. Reflexionen im Kabel, die zu einer ungleichmässigen Übertragung der Datenpakete (=Jitter) führen können, sind zu vermeiden. Mit einem MUTEC PSC 50 BNC/BNC kann dieses Problem vermieden werden.
* Für den korrekten Anschluss von Geräten mit 75 Ohm Impedanz im Bereich der Referenztaktübertragung oder einer 75 Ohm WordClock basierten Anwendung bieten wir ein separates Kabel an: PSC 75 BNC/BNC.
Doppelte
Schirmung
Das Kabelmaterial des MUTEC PSC 50 BNC/BNC ist doppelt geschirmt durch eine Kupferfolie in Kombination mit einem Kupfergeflecht. Eine geringe Dämpfung wird durch ein verlustarmes PE-LCC Dielektrikum erreicht. Als Leiter dient eine 19-adrige Litze aus sauerstoffarmem Kupfer. Mit einem Durchmesser von 7,3 mm ist das Kabel schlank, flexibel und dennoch robust.
Hochwertige Steckverbinder mit 50 Ohm
Als Steckverbinder verwendet MUTEC die spezielle 50 Ohm-Variante des BNC-Steckverbinders eines deutschen Spezialherstellers mit jahrzehntelanger Erfahrung. Die mechanisch äusserst robusten Steckverbinder sind im Steckbereich hartvergoldet, haben einen konstanten Kontaktdruck über die gesamte Lebensdauer und weisen eine geringe Rückflussdämpfung auf.
